KTH1-DL

多路型无线温湿度传感器
KTH1-DL

产品介绍

无线温湿度传感器用于测量温度和湿度数据,一般安装在配电箱柜、配电室、配电房及配电所等设备或场所。无线温度传感器由无线发射电路、CPU逻辑控制电路、信号调制放大电路、温度传感器和湿度传感器等部分组成。

型号定义

K           企业代码

TH        环境温湿度系统

1           无线温湿度传感器

             RS 485型

             CT插头型

             BG壁挂型

             YJ液晶型

             DL多路型

             SY双源型

技术参数

电气柜内、变电室内、户内现场的环境温湿度监测。

安装方式:卡扣挂钩。

无线频率:LORA/433MHz

通讯距离:≤150米

有线通讯:RS485

工作电源:AC220V

显示方式:指示灯

测温范围:-25~+125℃

测湿范围:0~99%RH

固定采样频率:默认1min(可调)

温差采样频率:>±2℃(可调)

电池寿命:5年

温度探头:最多8路测温,外置

外形尺寸:93*55*30mm

安装方式:卡扣挂钩

工作环境:-40~+85℃<95%RH

产品特点

1.款式多样,适应不同安装环境和监测要求。

2.安装方式多样,可采用直插、捆绑、吸附、螺丝或导轨安装等方式。

3.多路传感器最多可以同时满足八个测温点监测要求。

4.双源传感器平时通过电流感应取电,无电流时可自动切换为电池供电持续工作。

5.产品稳定性、抗干扰能力、实用性、使用寿命、体积尺寸等综合方面领先行业水平。

应用背景

在配电系统中,湿度是表征设备运行正常的重要参数。随着工业用电负荷的不断增长,为了避免因湿度过高,造成设备故障导致的突发事件,环境湿度的自动监测已经成为工业安全生产的重要环节。

运行中的电气设备通常工作在高电压和大电流状态,设备中存在的某些缺陷会导致设备部件的异常温度升高。造成温度与接触电阻值的恶性循环,最终会导致设备不能正常工作,甚至烧毁,温度过高可能会引起燃烧、爆炸甚至设备损坏或质量事故。

湿度与霉菌:潮湿的空气有利于霉菌的生长,如果通风不好将会加快霉菌的生长速度,对一些多孔的绝缘材料,霉菌根部能深入到材料的内部,造成绝缘击穿。霉菌的代谢过程中所分泌出的酸性物质与绝缘相互作用,使设备绝缘性能下降。

系统概述

环境温湿度控制系统由温湿度传感器、温湿度控制器、无线系统主机、无线温湿度云平台等四部分组成。

无线温湿度传感器:测量实时温湿度,一般安装在配电箱柜、配电室、配电房及配电所等设备或场所。传感器可按照预设时间间隔自动发射一次温湿度数据,如发现异常立即报警,不受发送周期限制。

无线温湿度控制器:温湿度控制器,一般按照于中高压开关柜、机构箱、端子箱、环网柜等设备或场所。可作为独立控制器使用,也可以连接主机组网应用,具备RS485接口,可方便的接入到自动化系统中。

无线系统主机:一般安装在变电站或控制室内,负责接收各无线温湿度传感器或控制器所测量和发送的温湿度数据,并通过总线连接,输出指令控制联动风机、除湿机等设备的运行。

无线温湿度云平台:实时显示各监测区域监测点的温湿度数据以及变化曲线,并进行查询分析,一旦发现异常情况立即报警,为设备的检修及维护提供参考。

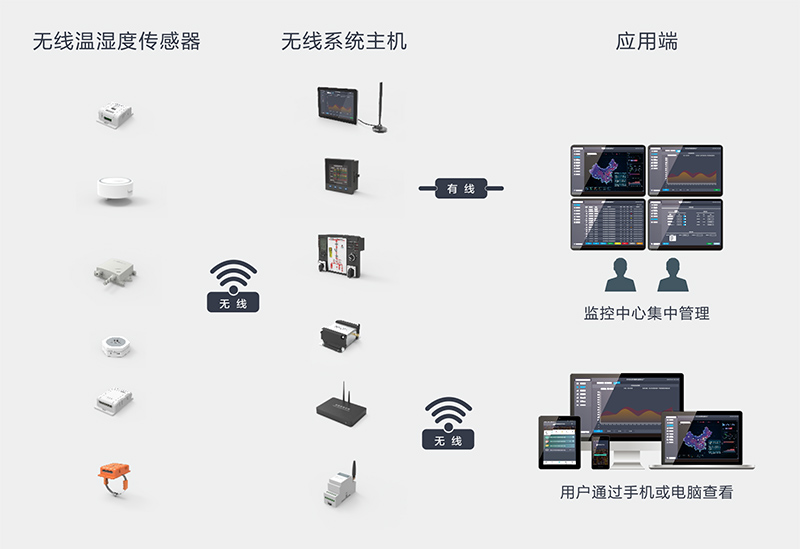

系统拓补图

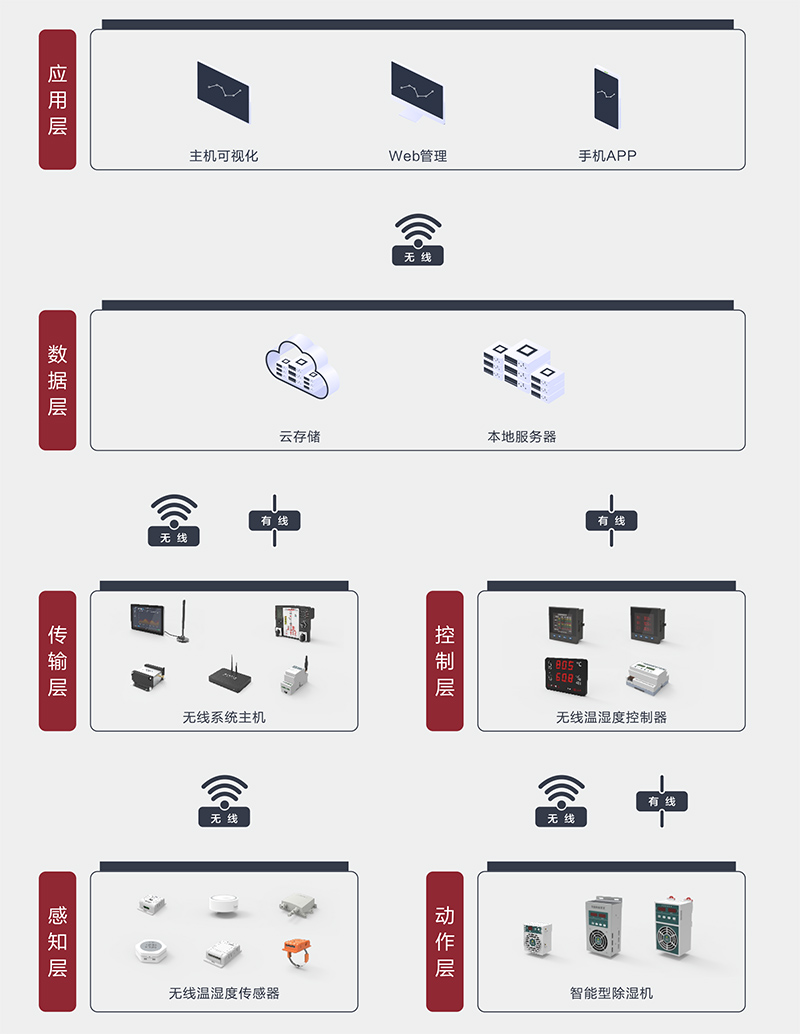

系统运行原理
